Thiết kế và thi công hệ thống tưới tự động cho khu đô thị sinh thái quy mô lớn

Tổng quan dự án tưới cảnh quan khu đô thị sinh thái

Dự án nằm trong một khu đô thị sinh thái có tổng quy mô khoảng 1.830.000 m², được quy hoạch đồng bộ với khu nhà ở thấp tầng, biệt thự, nhà phố, căn hộ, trường học, khu thương mại, quảng trường, công viên và hệ thống cảnh quan trải dài trên toàn khu.

Điểm nổi bật của quy hoạch là tỷ lệ không gian xanh rất lớn. Khoảng 575.000 m² được dành cho cây xanh và mặt nước, tương đương gần 30% diện tích toàn khu. Riêng một công viên hồ trung tâm có diện tích khoảng 100.000 m², tạo thành lõi cảnh quan lớn kết nối với các tuyến đường, vườn nội khu và các khu dân cư xung quanh. Toàn khu được quy hoạch khoảng 3.147 sản phẩm nhà ở, gồm nhà phố, biệt thự và căn hộ.

Cảnh quan vì vậy không tập trung tại một công viên duy nhất mà phân bố thành nhiều lớp: công viên lớn, vườn nội khu, thảm cỏ, cây bụi, cây bóng mát, dải phân cách, vỉa hè cây xanh, đảo giao thông, các tuyến đường nội khu và mảng xanh xen giữa các dãy nhà. Đây chính là yếu tố làm cho bài toán tưới trở nên phức tạp.

Không thể sử dụng một loại béc, một đường kính ống hoặc cho toàn bộ khu vực tưới cùng lúc. Mỗi mảng cảnh quan có hình dạng, loại cây, nhu cầu nước, khoảng cách tới trạm bơm và cao độ khác nhau.

Phạm vi hệ thống tưới NTS Engineering thực hiện

Trong tổng thể khu đô thị nói trên, phạm vi thiết kế – thi công hệ thống tưới tập trung vào một phân khu thấp tầng quy mô lớn, với khoảng 263 căn nhà phố và biệt thự, cùng toàn bộ hệ thống cảnh quan liên quan đến các tuyến đường, vỉa hè, dải phân cách và công viên trong phạm vi phân khu.

Theo hồ sơ dự án, phạm vi công việc bao gồm hệ thống tưới tự động cho vỉa hè, dải phân cách, công viên và các khu vực cảnh quan, đồng thời thực hiện phần điện cấp nguồn, điều khiển bơm, điều khiển van điện từ và các thiết bị phụ trợ để hoàn thiện toàn hệ thống.

Do cảnh quan phân bố theo mạng đường đô thị, hệ tưới không phải một mạng nhỏ tập trung quanh trạm bơm mà kéo dài qua nhiều tuyến đường và hàng trăm khu vực tưới độc lập.

Bản vẽ tổng thể thể hiện mạng cấp nước tưới đi xuyên qua nhiều khu nhà ở và các mảng xanh, với các tuyến chính DN160, DN110 và rất nhiều nhánh DN90 cấp đến các cụm van trên toàn khu.

Để hệ thống này có thể vận hành ổn định, chúng tôi lựa chọn phương án tính toán toàn bộ mạng bằng phần mềm chuyên dụng IRRICAD, sau đó mới quyết định đường kính ống, nhóm van vận hành đồng thời, thông số bơm và lịch tưới.

Thiết kế béc tưới từ bản vẽ cảnh quan

Công việc đầu tiên không phải là chọn bơm hay chọn đường kính ống mà là xử lý bản vẽ cảnh quan. Từ mặt bằng landscape, từng khu vực được phân tích chi tiết theo:

• Loại cây trồng và hình dạng mảng xanh
• Chiều rộng dải cây và khoảng cách giữa các mảng xanh
• Vị trí đường đi, mặt lát và cao độ hiện trạng
• Vị trí cây lớn và yêu cầu hạn chế nước phun ra đường
• Bán kính, góc phun và lưu lượng phù hợp của từng loại đầu tưới

Sau đó đầu tưới được bố trí trực tiếp trên mặt bằng. Nguyên tắc quan trọng là nước phải phủ đều khu vực cần tưới nhưng hạn chế tối đa phun ra đường giao thông, mặt lát và công trình.

Với một dự án đô thị, chỉ riêng việc bố trí đầu tưới đã khác đáng kể giữa một thảm cỏ rộng, một dải cây rộng 1–2 m, đảo giao thông, vườn trước nhà và một công viên có hình dạng tự do. Sau khi hoàn thành bố trí béc, từng nhóm đầu tưới được gom thành các zone tưới độc lập, mỗi zone được điều khiển bởi một van điện từ. Đó là dữ liệu đầu vào để bắt đầu bài toán thủy lực.

Tính toán thủy lực toàn hệ thống bằng IRRICAD

Đối với hệ thống có trên 200 van, việc tính thủy lực bằng bảng tính đơn giản rất khó phản ánh đầy đủ trạng thái vận hành của mạng. Vì vậy toàn bộ hệ thống được dựng lại trên IRRICAD.

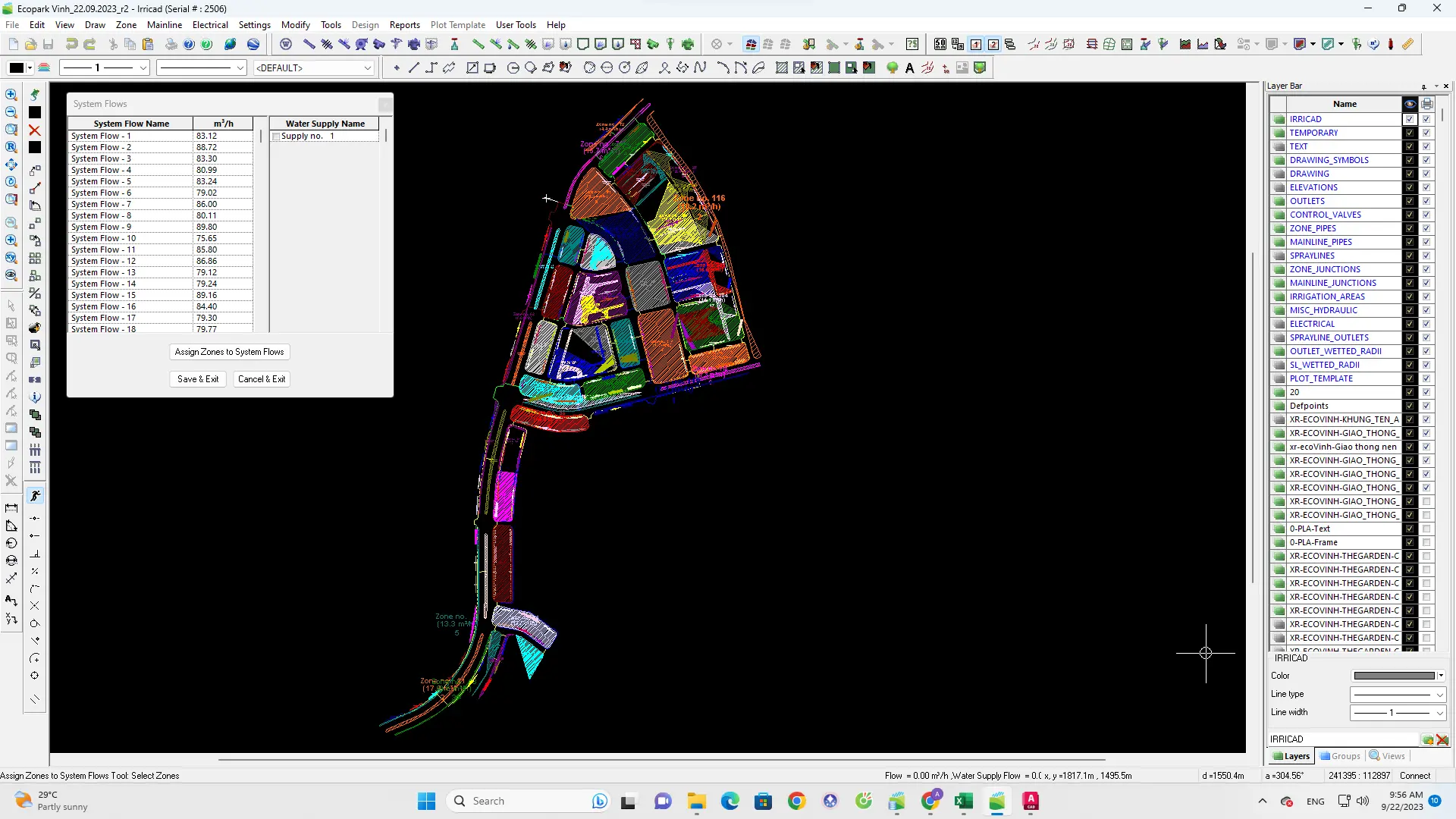

Trên phần mềm, các kỹ sư NTS khai báo chi tiết: nguồn nước, vị trí trạm bơm, tuyến ống chính/nhánh, cao độ, van điện từ, từng zone tưới, loại và lưu lượng đầu tưới, áp lực yêu cầu, vật liệu và đường kính ống. IRRICAD mô phỏng toàn mạng và trả về lưu lượng, vận tốc, tổn thất áp lực cũng như áp lực thực tế tại từng điểm.

Trong Mainline Design Report của dự án, từng đoạn ống đều được kiểm tra các thông số gồm đường kính, lưu lượng, vận tốc, chiều dài và tổn thất cột áp. Một số trạng thái vận hành của mạng có lưu lượng tổng trên 80 m³/h, cho thấy đây đã là một hệ thống cấp nước tưới ở quy mô hạ tầng kỹ thuật.

Tối ưu hóa mạng đường ống chính DN160 – DN110 – DN90

Sau khi mô phỏng và tối ưu bằng IRRICAD, mạng đường ống được tổ chức theo dạng phân cấp minh bạch:

MẠNG LƯỚI PHÂN CẤP CẤP NƯỚC TƯỚI
Trạm bơm → HDPE DN160 → HDPE DN110 → HDPE DN90 → Van điện từ 2" → Ống nhánh Zone (DN63–DN25) → Béc tưới

Thông số tuyến chính:
- Tuyến từ trạm bơm: HDPE DN160
- Tuyến chính dọc đường: HDPE DN110
- Tuyến nhánh đến cụm van: HDPE DN90

Phương án này là kết quả của quá trình tính toán mô phỏng. Hồ sơ thiết kế ban đầu có những phương án sử dụng kích thước nhỏ hơn, nhưng sau khi mô phỏng thủy lực, tuyến từ bơm được nâng lên DN160 và hệ DN110 – DN90 được tối ưu lại. Từ van điện từ, đường ống zone tiếp tục giảm dần từ DN63 đến DN25 tùy lưu lượng thực tế; các đoạn cuối kết nối đến béc sử dụng ống PE nhỏ hơn.

Ống quá nhỏ làm tăng vận tốc và tổn thất áp lực; ngược lại, chọn toàn bộ ống quá lớn làm tăng đáng kể chi phí đầu tư. IRRICAD giúp tìm được phương án cân bằng tối ưu giữa thủy lực và kinh tế.

Giải pháp trạm bơm và hệ thống điều khiển biến tần

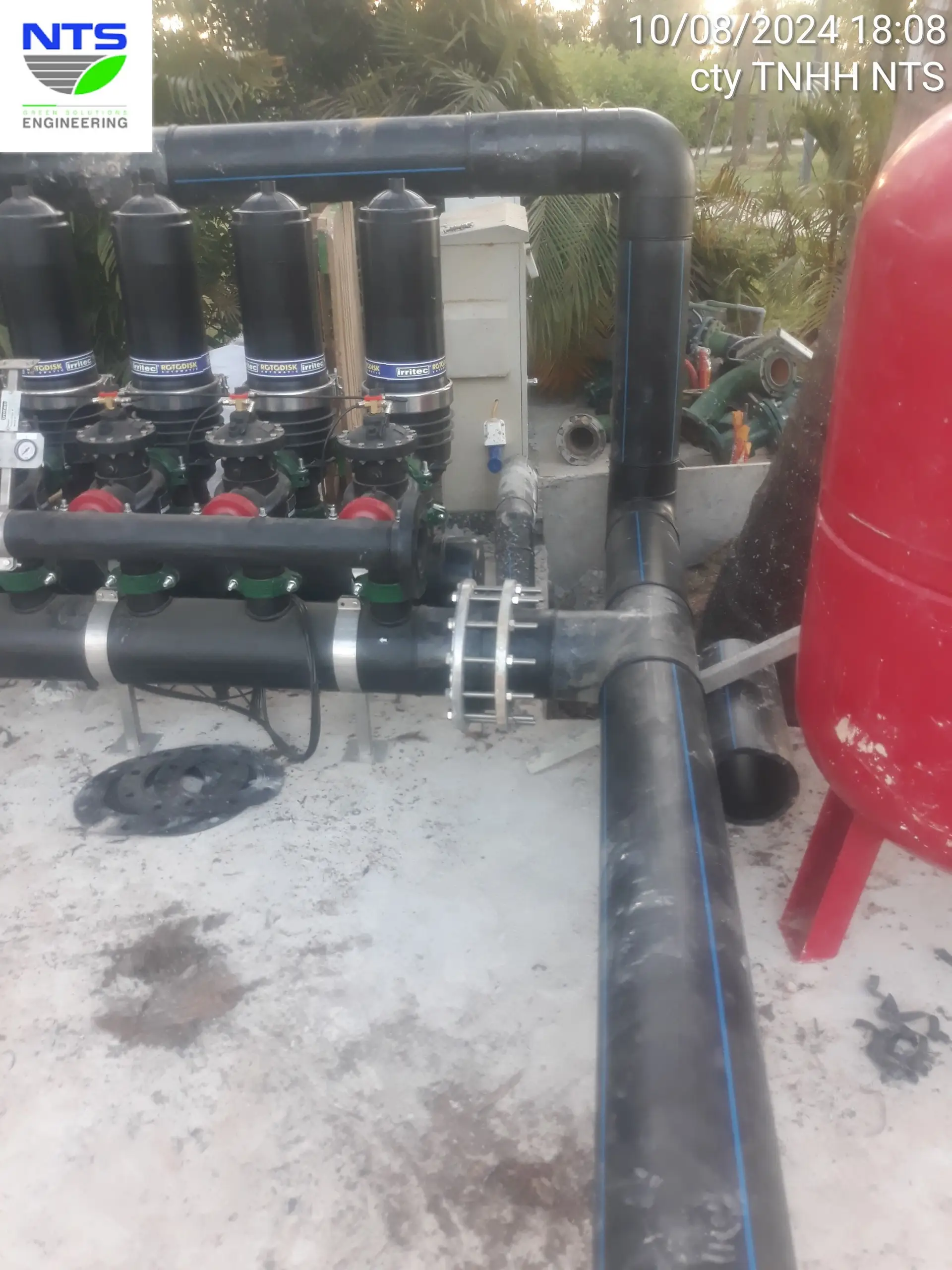

Nguồn cấp nước cho hệ thống được thiết kế với 2 bơm cấp nước tưới vận hành luân phiên. Hệ thống duy trì áp lực trên mạng theo giá trị cài đặt và đồng thời nhận tín hiệu bảo vệ từ phao báo cạn của bể nước.

Theo phương án thiết kế, bơm được lựa chọn là bơm ly tâm trục ngang công suất khoảng 22 kW, với dải làm việc Q = 36–138 m³/h và H = 65,5–42,5 m. Dải lưu lượng rộng giúp trạm bơm đáp ứng linh hoạt từ một số ít zone đến nhiều van hoạt động đồng thời.

Công nghệ điều khiển Decoder 2 dây cho hơn 200 van điện từ

Toàn hệ thống có hơn 200 van điện từ 2 inch (điện áp 24V), đặt trong hộp kỹ thuật chôn âm dưới đất. Thay vì kéo hàng trăm sợi dây riêng biệt từ tủ trung tâm, NTS sử dụng công nghệ điều khiển Decoder 2 dây.

Mỗi van gắn với một decoder mang mã nhận dạng riêng. Bộ điều khiển truyền cả nguồn lẫn tín hiệu trên cùng một tuyến cáp 2 dây chạy xuyên suốt công trình.

Mạng 2 dây được tổ chức thành nhiều port. Nếu một nhánh xảy ra sự cố, các nhánh khác vẫn vận hành bình thường thay vì làm dừng toàn bộ hệ thống.

Lựa chọn thiết bị đầu tưới chuyên dụng cho cảnh quan

Hệ thống kết hợp linh hoạt nhiều dòng thiết bị tưới để phù hợp với từng thảm cảnh quan:

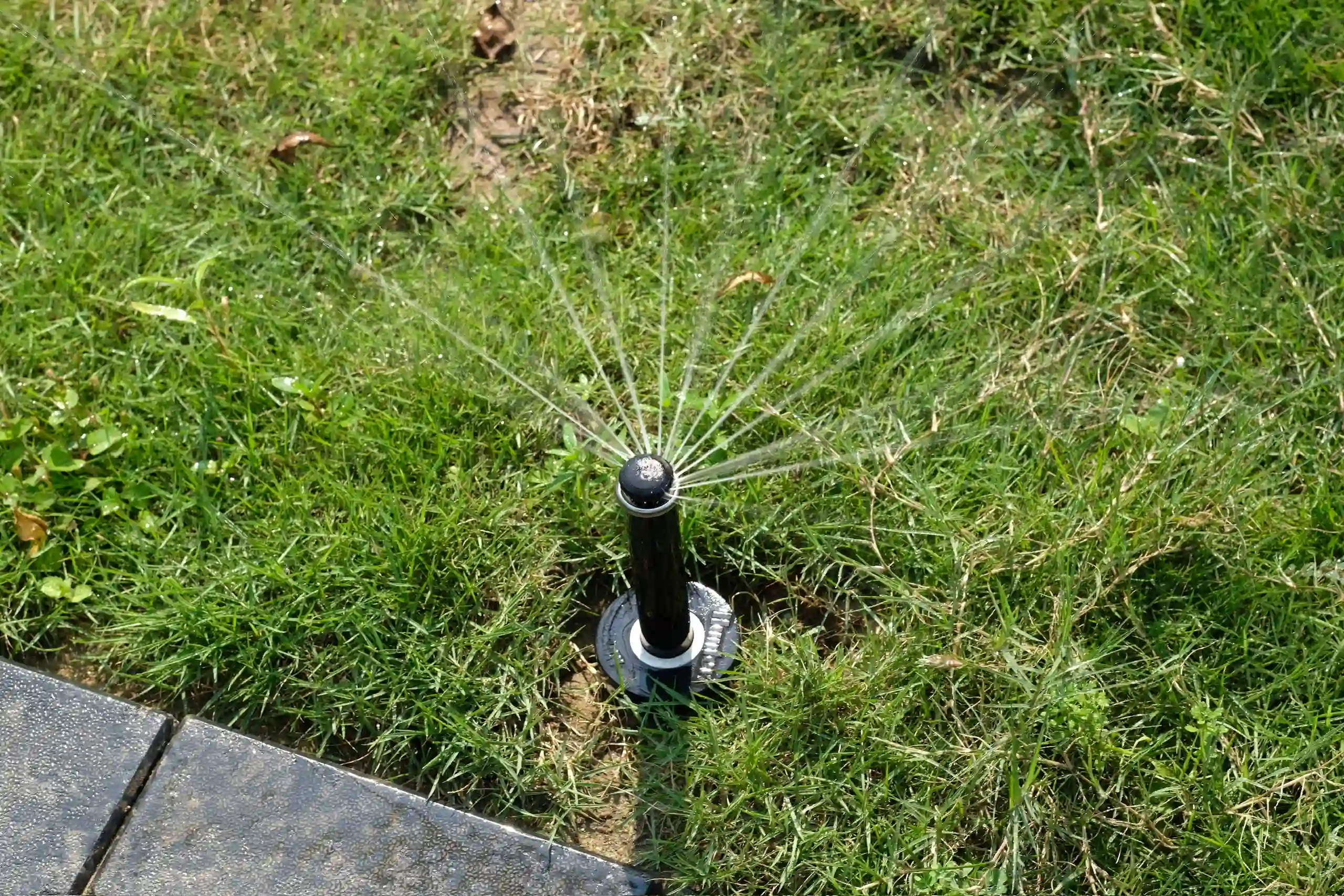

• Béc pop-up (Thảm cỏ & Cảnh quan thấp): Thân béc âm đất, tự nhô cao 10cm khi tưới và thu xuống khi dừng. Bán kính tưới 4m đến >7m, áp lực 2,1–3,8 bar. Góc phun điều chỉnh linh hoạt, chống phun nước ra mặt đường.

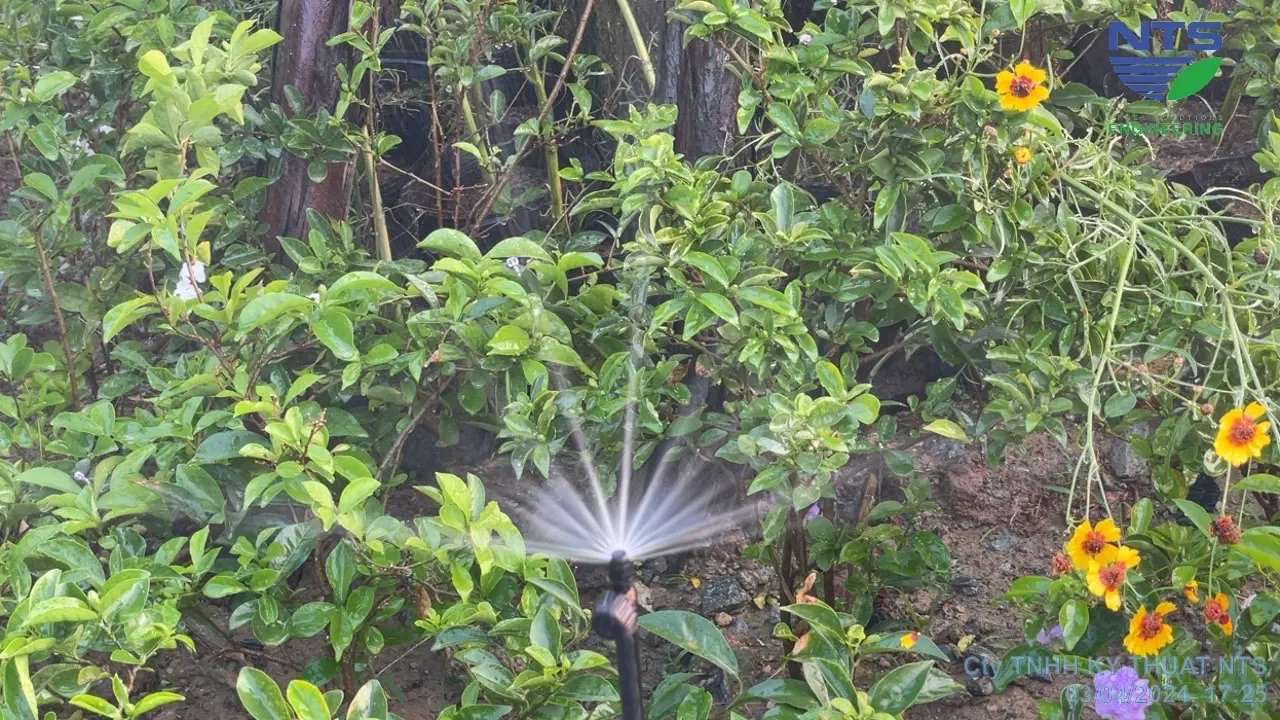

• Béc lưu lượng nhỏ BS5000 Plus (Bồn cây & Cây bụi): Lưu lượng trung bình ~60 lít/giờ, bán kính tưới tối đa 6m, phù hợp cho các dải cây hẹp hoặc bồn hoa độc lập.



• Cảm biến mưa: Tự động ngắt chu trình tưới khi đạt lượng mưa cài đặt, tránh tưới lãng phí sau mưa.

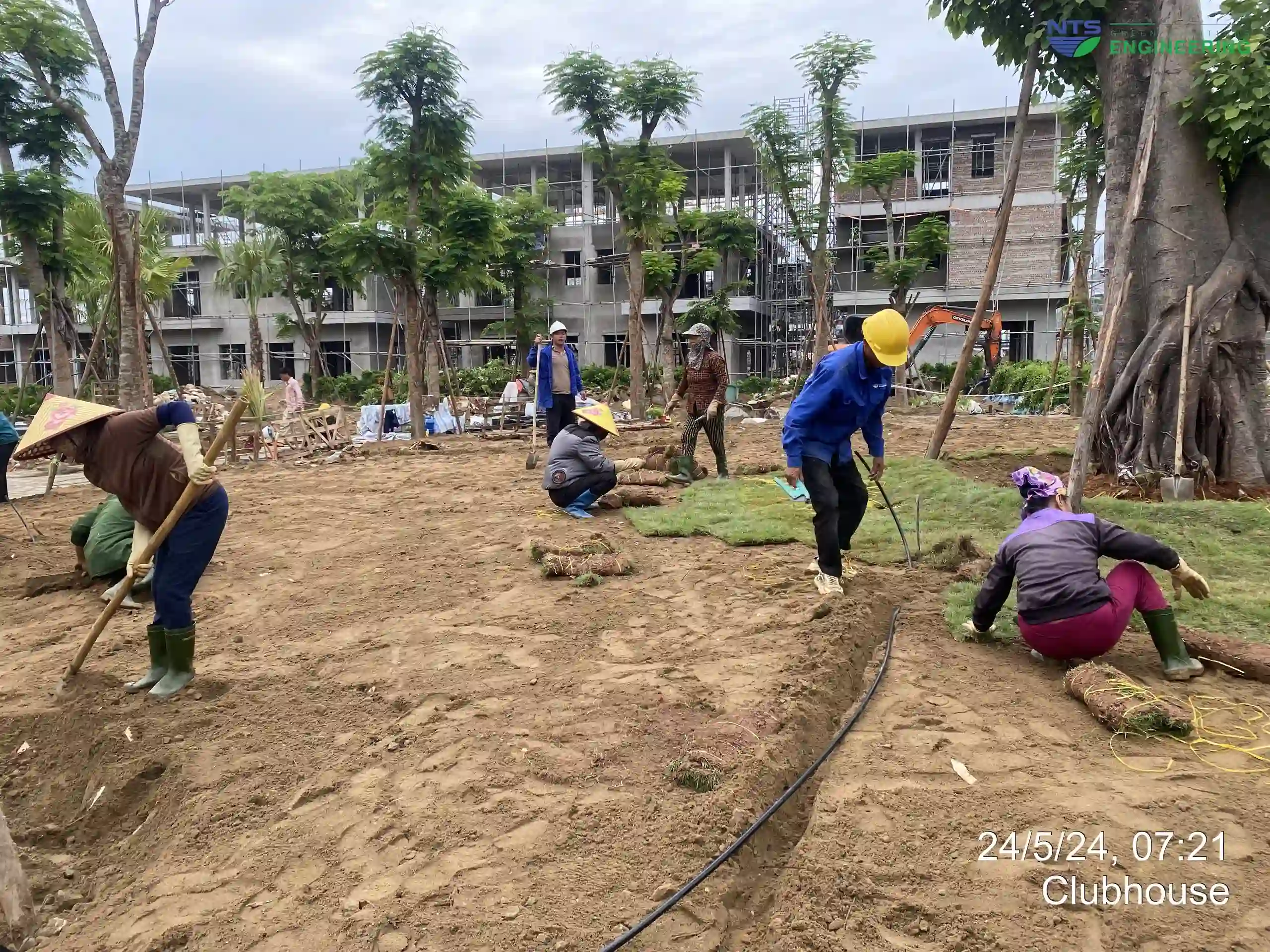

Quy trình thi công và nghiệm thu thực tế tại công trình

Kết luận

Giải pháp thiết kế và thi công hệ thống tưới tự động cho khu đô thị sinh thái bằng phần mềm IRRICAD kết hợp công nghệ điều khiển 2 dây giúp chủ đầu tư tối ưu hóa chi phí vật tư, tiết kiệm điện nước vận hành và đảm bảo mảng xanh luôn phát triển đồng đều. NTS Engineering cam kết mang đến những giải pháp kỹ thuật hạ tầng cảnh quan đạt chuẩn chất lượng và độ bền vượt trội.
